Système à canaux chauds pour moules d'injection plastique

Pourquoi avons-nous besoin d'un système de canaux chauds pour les moules d'injection plastique ?

Le canal froid d'un moule fait référence à la section entre la cavité du moule et la porte. Le plastique fondu conserve sa fluidité à l'intérieur du canal grâce à la pression d'injection et à sa propre chaleur. Cependant, en tant que partie du matériau de moulage, le patin ne fait pas partie du produit. Par conséquent, lors de la conception d'un moule, nous devons considérer non seulement le remplissage, mais également la production économe en matière en raccourcissant ou en réduisant la taille du canal d'alimentation ; en fait, il nous est très difficile d'avoir les deux à travers le canal froid. Mais le système de canaux chauds peut résoudre ce problème.

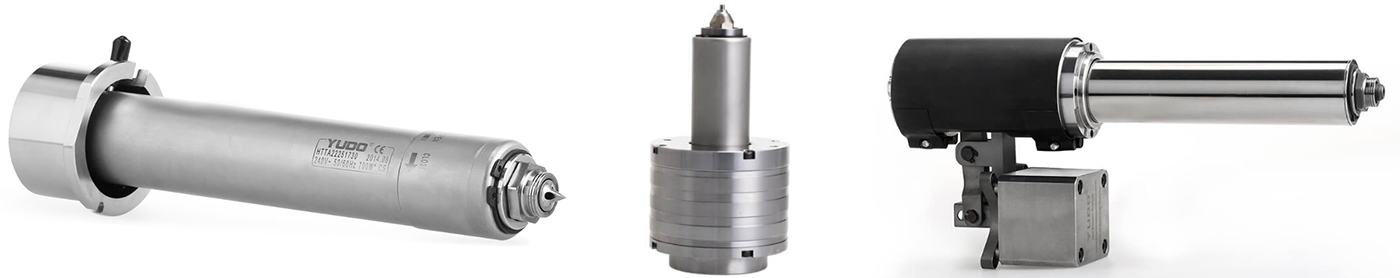

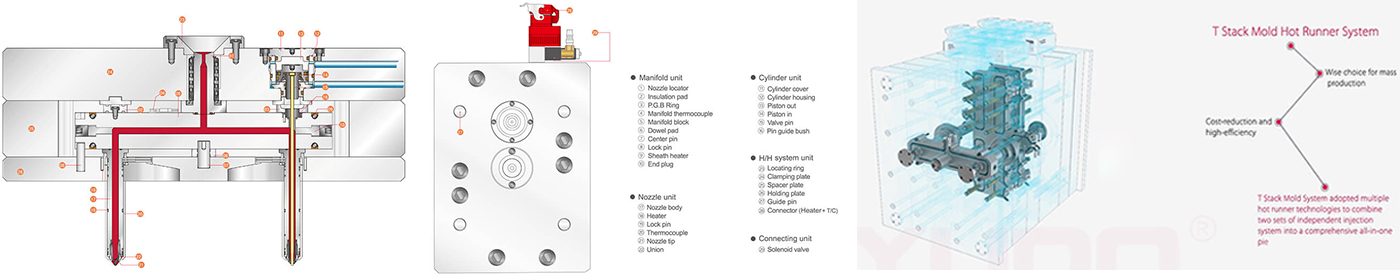

Types et application des canaux chauds :

Lors de l'utilisation du canal chaud, la sélection appropriée du type de porte est très importante, car le type de porte détermine directement la sélection des composants du canal chaud ainsi que la fabrication et la conception des moules. Par conséquent, le canal chaud peut être classé en 3 types en fonction du type de porte, c'est-à-dire (1) système de canaux chauds à pointe chaude, (2) système de canaux chauds à obturateur de carotte et (3) système de canaux chauds à obturateur de soupape.

Coureur chaud à pointe chaude

C'est le canal chaud le plus largement utilisé, puisque chaque fournisseur de canaux chauds fournit ce système. Bien que les systèmes de différents fournisseurs comportent différentes buses et inserts de buses de différentes formes et tailles, ils fonctionnent exactement de la même manière, c'est-à-dire ajustent et contrôlent avec précision la température de moulage à la porte grâce à une méthode qui combine la pointe chaude de l'insert à l'avant du buse avec le système de refroidissement. Chaque entreprise de canaux chauds a investi beaucoup d'argent dans la R&D de la pointe chaude.

Le système de canaux chauds à pointe chaude peut être utilisé pour la majorité des matériaux de moulage en plastique, tels que PP, PE, PS, LCP, PA, PET, PBT, PEEK, POM, PEI, PMMA, ABS, PVC, PC, PSU et TPU , etc. D'une manière générale, la porte à pointe chaude est utilisée pour produire des pièces de taille moyenne et petite, en particulier. adapté à la production de pièces macro. Le diamètre de section de la porte est généralement compris entre 0,5 mm et 2,0 mm.

Canal chaud d'injection de carotte

Dans le canal chaud d'injection de carotte, le plastique fondu pénètre dans la cavité du moule par le tuyau ouvert. La perte de pression du flux de fusion dans la zone de la porte est très faible. Le système de canaux chauds à entrée de carotte est plus adapté à la production de pièces de taille moyenne et grande. la marque de porte sera plus visible en raison de la plus grande taille. Ainsi, le système de canaux chauds d'injection de carotte est généralement appliqué aux produits ou composants internes qui n'ont pas d'exigences élevées en matière d'apparence des marques d'injection. En outre, la porte de carotte est souvent utilisée en combinaison avec le canal froid, c'est-à-dire en prenant la buse de carotte comme canal principal et la carotte, et en concevant la porte de carotte le long du canal froid. Dans l'application, la porte de la carotte peut être agrandie pour un écoulement fluide, car les marques de porte sur le canal froid ne sont pas importantes.

Canal chaud de vanne d'arrêt

Le canal chaud d'obturation de soupape est un autre système de canaux chauds qui est fourni par les principales sociétés mondiales de canaux chauds. Grâce au contrôleur de goupille de soupape, ce système d'aiguille ouvre ou ferme mécaniquement la porte à l'heure prédéfinie. Ce type de canal chaud possède les avantages des 2 systèmes précédents (Hot Tip Hot Runner & Sprue Gating Hot Runner), tels que le contrôle manuel du temps d'ouverture/fermeture de la porte, permettant une marque de porte lisse et brillante et élargissant l'application du canal chaud.
